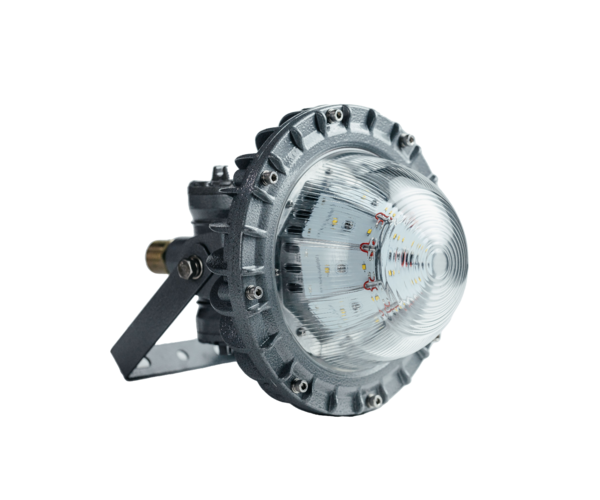

Взрывозащищенный светильник СВСК180

Взрывозащищенный светильник СВСК180
Назначение:

Светильник предназначен для освещения складов, цехов, ректификационных колонн, наливных станций и прочих взрывоопасных зон, опасных по газу и пыли.

Технические характеристики:

Конструкция:

• Светильник состоит из корпуса для пускорегулирующей аппаратуры, корпуса - радиатора и прозрачного плафона, закрепленного в обойме;
• Корпуса выполнены из алюминиевого сплава с порошковым покрытием;
• Плафон выполнен из боросиликатного стекла высокой прочности. В случае исполнения светильника с аккумулятором корпус для пускорегулирующей аппаратуры делается с двумя отделениями:

1. внутри первого отделения устанавливаются клеммные зажимы,
2. внутри второго отделения - светодиодный драйвер, аккумулятор с подогревом и блоки контроллера и переключения;

• Внутри корпуса - радиатора установлены светодиодные источники света;
• Внутри и снаружи светильника установлены болты заземления.

Особенности:

• Крепление светодиодов на пирамиде обеспечивает распространение светового потока под широким углом;
• Применение светодиодных источников света позволяет сократить расходы на обслуживание;
• Срок службы светодиодов составляет порядка 100000 ч.

Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания;

• Для всех мощностей светильника возможно изготовление с аккумулятором, обеспечивающим работу при отсутствии напряжения не менее 60 минут;
• Стойкий к коррозии модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы светильника;
• Одиннадцать различных вариантов крепления светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Комплектность поставки:

• Светильники СВСК180 поставляются без решётки.
• Дополнительно заказываются

А) Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:

• M25x1,5-ExdG для бронированного кабеля;
• M25x1,5-ExdG для небронированного кабеля;
• M25-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты;
• M25-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты.

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.

Б) Для крепления на скобе С1 дополнительно заказываются кабельные вводы:

• G3/4-ExdG для бронированного кабеля;
• G3/4-ExdG для небронированного кабеля с его фиксацией планкой;
• G3/4-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты;
• G3/4-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты.

При заказе светильника без типа крепления нужно учитывать, что в его корпусе нарезана резьба G3/4.

Источник света:

• Светодиоды с эффективностью свечения не менее 125 Лм/Вт.

Структура условного обозначения

Пример формулировки заказа:

Светильник со светодиодами мощностью 40Вт, с аккумуляторной батареей, с рассеивателем из боросиликатного стекла, на номинальное напряжение 230В переменного тока, с креплением на скобе, с кабельным вводом для бронированного кабеля, цветовой температурой 5000К, климатического исполнения и категории размещения УХЛ1, с маркировкой взрывозащиты Ex db IIC T6 Gb:

СВСК180-СД.Л.-АК-40-С1-С05-(230АС)-(G3/4-ExdG)-УХЛ1-Ex db IIC T6 Gb.

Фотометрические кривые

Габаритные и присоединительные размеры

	П: потолочное	В: подвесное

Комплектность поставки светильников в зависимости от выбранного способа монтажного крепления
