Светильник взрывозащищенный СВСК136

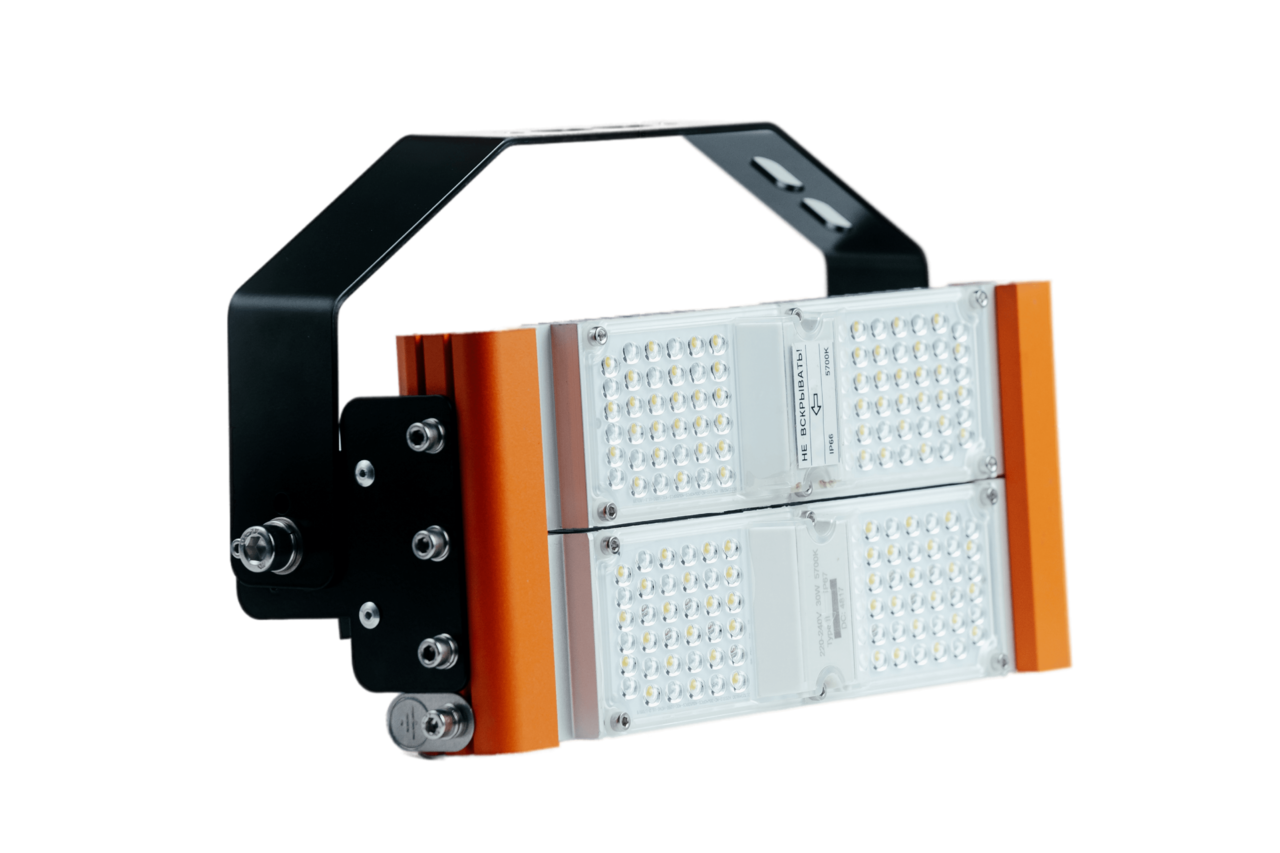

Взрывозащищенный светильник СВСК136
Назначение:
Взрывозащищенные светодиодные светильники серии СВСК136 предназначены для освещения взрывоопасных зон согласно нормативным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Конструкция:
- Каждый модуль содержит плату со светодиодами и блоком питания, оптическую систему и радиатор из анодированного алюминия;
- Модули закрепляются на стальной раме;
- Светильник крепится на любую плоскую поверхность, имеет возможность подвешиваться на рым-болты, также может быть закреплён на опоре.
Технические характеристики:
| Маркировка взрывозащиты: | 2Ex nR IIC T6 Gc X / Ex tc IIIC T80°C Dc X; 1Ex s IIC T6 Gb X / Ex tb IIIC T80°C Db X; 1Ex db eb mb IIC T5 Gb X / Ex tb IIIC T95°C Db X. |
| Напряжение питания | 230В AC ± 10% |
| Степень защиты от внешних воздействий: - стандартное исполнение / спец.исполнение |
IP65; IP66 / IP67 |
| Мощность применяемых модулей | 20, 30, 40, 50, 60 Вт |
| Мощность светильника: 2Ex nR IIC T6 GcX, 1Ex s IIB T6 GbX, 1Ex s IIC T6 GbX - крепление С1 - крепления О, Р 1Ex db eb mb IIC T5 Gb X - крепления С1, О, Р |
от 20 до 960 Вт от 20 до 540 Вт от 20 до 360 Вт |
| Цветовая температура | 4500-5700К |
| Световая отдача | >120 Лм/Вт |
| Индекс цветопередачи Ra | >80 |
| Температура окружающей среды | от -60°С до +50°С |
| Коэффициент мощности | cosφ>0,95 |
| Внешний диаметр кабеля, уплотняемый кабельным вводом, установленным по умолчанию: - 2Ex nR IIC T6 Gc X, 1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X - 1Ex db eb mb IIC T5 Gb X |
7-12 мм 7-14 мм |
| Номер технических условий | ТУ НТЕГ-27.40.39-001-56427495-2022 |
Комплектность поставки:
- Светильник поставляется со светодиодными источниками света, выбранным типом крепления и разветвительной коробкой с кабельными вводами M20 для небронированного кабеля.
Источник света:
- Сверхъяркие светодиоды.
Особенности:
- Светильник обладает модульной архитектурой, используются взаимозаменяемые модули: 20, 30, 40, 50, 60 Вт;
- Питание светодиодов в каждом модуле осуществляется встроенным блоком питания, включающим диодный мост и систему управления нагрузкой. Система управления в каждый момент времени подаёт пульсирующее напряжение с выхода диодного моста на различное количество cветодиодов, тем самым стабилизируется мгновенное значение тока в каждом из светодиодов обеспечивается высокая cветовая отдача;
- Используемый принцип питания светодиодов не содержит реактивных элементов, что приводит к практическому отсутствию проблемы пусковых токов и коэффициенту мощности максимально близкому к единице;
- Модули обладают высокими характеристиками механической прочности и эффективной оптикой.
Структура условного обозначения:
Пример формулировки заказа:
Обозначение светодиодного светильника со светодиодными модулями суммарной мощностью 60 Вт, с креплением на скобе, с поликарбонатным рассеивателем, напряжением питания 230 В переменного тока, двумя кабельными вводами ВКСК-П с резьбой М20×1,5, предназначенными для присоединения гибкого не бронированного кабеля, цветовой температурой 5000К, климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 1Ex s IIC T6 Gb X:
СВСК136-СД.Л.-60-C1-П16-230АС-(П-М20)х2-5000К-УХЛ1-1Ex s IIC T6 Gb X
Фотометрические кривые
Габаритные, монтажные и установочные размеры
