Назначение:
Общепромышленные светодиодные светильники серии ПРОМ-04 предназначены для освещения производственных помещений, складов, логистических центров, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

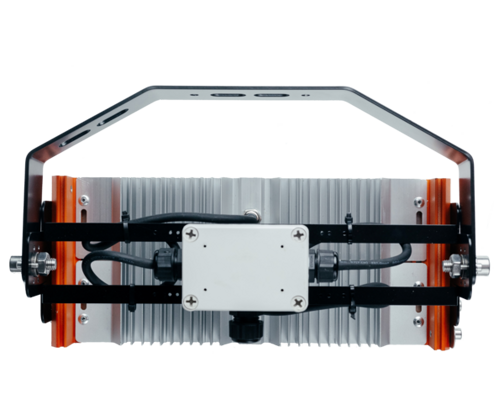

Конструкция:
- Каждый модуль содержит плату со светодиодами и блоком питания, оптическую систему и радиатор из анодированного алюминия;
- Модули закрепляются на стальной раме;
- Светильник крепится на любую плоскую поверхность, имеет возможность подвешиваться на рым-болты, также может быть закреплён на опоре.
Технические характеристики:
| Напряжение питания | 230 В AC ±10% |
| Мощность применяемых модулей | 20, 30, 40, 50, 60 Вт |
| Цветовая температура | 4500-5700 К |
| Индекс цветопередачи Ra | >80 |
| Степень защиты от внешних воздействий | IP66 |
| Температура окружающей среды | от -60°С до +55°С |
| Коэффициент мощности | cos ф >0,95 |
| Световая отдача | >115 Лм/Вт |
|
Мощность светильника: |
от 20 до 960 Вт от 20 до 540 Вт |
| Внешний диаметр кабеля | 6-12 мм |
| Номер технических условий | ТУ НТЕГ-27.40.39-002-56427495-2022 |
Комплектность поставки:
- Светильник поставляется со светодиодными источниками света, выбранным типом крепления, кабельным коннектором или разветвительной коробкой с кабельными вводами, обжимающими небронированный кабель с внешним диаметром 6-12мм.
Источник света:
- Сверхъяркие светодиоды.
Особенности:
- Светильник обладает модульной архитектурой, используются взаимозаменяемые модули: 20, 30, 40, 50, 60 Вт;
- Питание светодиодов в каждом модуле осуществляется встроенным блоком питания, включающим диодный мост и систему управления нагрузкой. Система управления в каждый момент времени подаёт пульсирующее напряжение с выхода диодного моста на различное количество светодиодов, тем самым стабилизируется мгновенное значение тока в каждом из светодиодов и обеспечивается высокая световая отдача;
- Используемый принцип питания светодиодов не содержит реактивных элементов, что приводит к практическому отсутствию проблемы пусковых токов и коэффициенту мощности максимально близкому к единице;
- Модули обладают высокими характеристиками механической прочности и эффективной оптикой;
- Питающий кабель имеет возможность транзитного подключения.
Структура условного обозначения
.png)
Пример формулировки заказа:
- Запись обозначения светодиодного светильника мощностью 100Вт, с креплением на скобе, климатического исполнения и категории размещения УХЛ1: ПРОМ-04-СД.Л.100-С-УХЛ1
Фотометрические кривые
Габаритные, монтажные и установочные размеры
.png)
